Opis

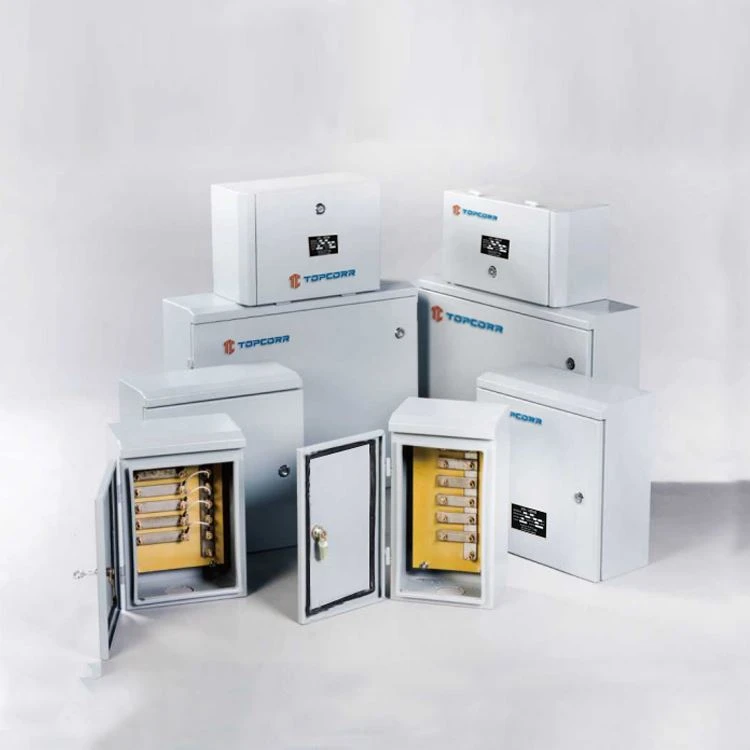

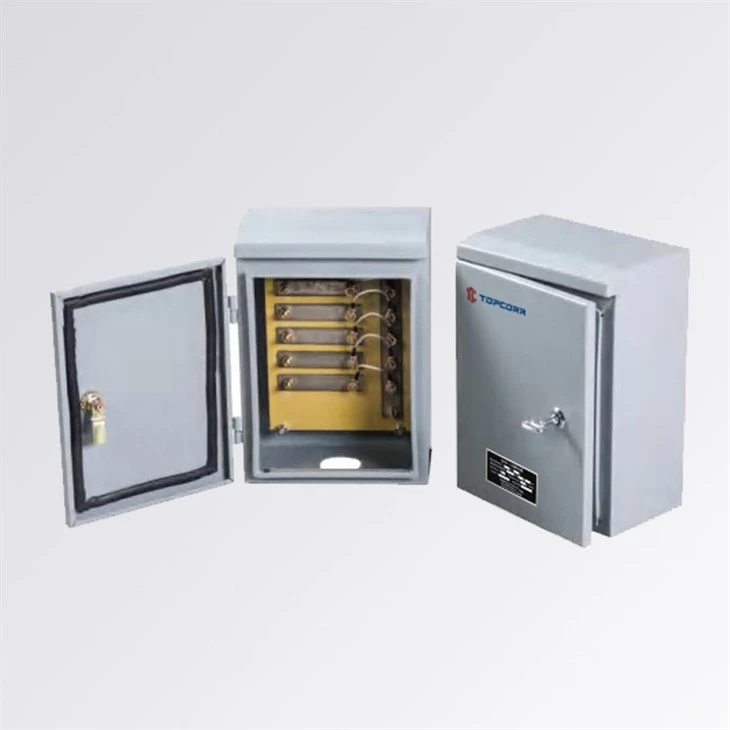

Razvodne omarice se uporabljajo za povezovanje vse opreme v sistemu katodne zaščite in zagotavljajo sredstvo za enostaven pregled posameznih anodnih tokov. Izbirate lahko med jekleno pločevino, nerjavečim jeklom, aluminijem, plastiko, ojačano s steklom (GRP) in plastiko, TopCorr pa lahko zagotovi vrsto razvodnih doz za vse vrste uporabe.
Polje uporabe
Primeren je za vsako okolje.
Lastnosti
- Izdelke s protieksplozijsko varnimi razdelilnimi omaricami je mogoče izdelati z vrhunsko protieksplozijsko zaščito in priročno namestitvijo;
- Trden in ga ni enostavno poškodovati;
- Enostavna namestitev, priročna zamenjava in vzdrževanje;
- Ponujamo vam različne vrste priključnih omaric, ki jih lahko prilagodite potrebam kupca.
Okoljski parametri
|
Vrsta okolja |
Na kopnem |
Offshore |
|
|
Temperatura okolja |
-30 stopinja -+75 stopinja |
Prilagodljiv |
|
|
Relativna vlažnost |
0-100% RH |
Prilagodljiv |
|
|
Lokacija namestitve |
Notranja |
Na prostem |
|
|
Zahteve glede eksplozijske zaščite |
Nepotrebno |
Exd II BT4 |
Prilagodljiv |
|
Način namestitve |
Vrsta škatle |
Vrsta stene |
|
Parametri naprave
|
Šasija |
Pocinkano jeklo, barvano jeklo, nerjaveče jeklo, liti aluminij, steklena vlakna, nekovin itd. |
||
|
Raven zaščite šasije |
IP55-IP68 izbirno |
||
|
Velikost |
300x200x150 mm, 400x300x150 mm 500x400x150 mm, 600x400x150 mm 700x600x150 mm, 800x600x150 mm Različne velikosti je mogoče prilagoditi |
||
|
Barva škatle |
RAL 7035 |
Naravna barva iz nerjavečega jekla |
drugo |
|
Notranji terminali |
Medeninasti terminali in matice |
||
|
V linijskem načinu |
Cev ali kabelska uvodnica |
||
|
Imenska tablica |
Nerjaveče jeklo, vključno s proizvajalcem, datumom proizvodnje, materialom opreme, imenom opreme, stopnjo zaščite itd. |
||
|
Življenjska doba |
Neprekinjena življenjska doba najmanj 20 let pri normalnih pogojih delovanja |
||
Specifikacije
●Standardna anodna spojna omarica TC-JB-ST
Ta razvodna omarica se uporablja za združevanje več pomožnih anodnih kablov v en anodni glavni kabel brez potrebe po šantih in uporih. Število sponk je mogoče prilagoditi glede na število kablov, ki vstopajo in izstopajo iz razvodne omarice.
● Razvodna omarica za žrtveno anodo TC-JB-SA
Razvodna omarica za žrtveno anodo in priključek cevi, ta razvodna omarica omogoča natančno merjenje toka na vsaki anodi za enostavno spremljanje delovanja in prepoznavanje morebitnih težav.
●Razvodna omarica TC-JB-SR
Ta spojna omarica se uporablja za združevanje več pomožnih anodnih kablov v en anodni glavni kabel in namestitev shuntov in varistorjev na vsak pomožni anodni kabel za testiranje in prilagajanje toka na vsakem anodnem kablu. Število sponk, šantov in reostatov je mogoče prilagoditi glede na število kablov, ki vstopajo in izstopajo iz razvodne omarice. Hkrati lahko v polju izberete ampermeter za neposredno testiranje izhodnega toka na vsakem anodnem kablu.
●Lepilna škatla TC-JB-BC
Spojna škatla za izenačitev potencialov cevovoda.
